產品展示
| 側壁、吸頂排風系列 » BLD型吸頂式房間通風器 |
|
 |
 |
BLD吸頂式房間通風器 |
|
機號：300#-1200# 風量:300-1200m3/h 風壓:60-115Pa |
|
特點：采用空氣動力學設計, 噪聲低、高效實用、振動小、使用壽命長,所有部件均經防潮防銹處理,安裝維護非常方便 |
|
應用：會議室、餐廳、會客室、衛生間、浴室、等場所及各無窗房間的污濁空氣、濕氣、煙霧、塵埃起到良好的通風換氣作用 |
|
 |
|
BLD吸頂式房間通風器 |
|
機號：120#-400# 風量:120-1200m3/h 風壓:100-250Pa |
|
特點：外形美觀大方, 噪聲低、高效實用、振動小、使用壽命長,采用工程塑料材料制造,安裝維護非常方便 |
|
應用：會議室、餐廳、會客室、衛生間、浴室、等場所及各無窗房間的污濁空氣、濕氣、煙霧、塵埃起到良好的通風換氣作用 |
|
 |
|
BLD吸頂式房間通風 |
|
機號：300#-1200# 風量:300-1200m3/h 風壓:60-155Pa |
|
特點：外形美觀大方, 噪聲低、高效實用、振動小、使用壽命長，所有部件采用防潮防銹材料制造,安裝維護非常方便 |
|
應用：會議室、餐廳、會客室、衛生間、浴室、等場所及各無窗房間的污濁空氣、濕氣、煙霧、塵埃起到良好的通風換氣作用 |
|
|

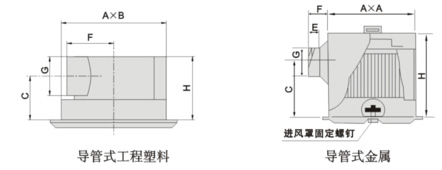

| 一、性能參數及外形尺寸表 |
|
|
殼體
結構 |
型
號 |
風量
(m3/h) |
風壓
(Pa) |
功率
(W)
|
噪聲
dB(A) |
安裝開孔A×B |
H |
C |
F |
E |
G |
進風面板
尺 寸 |
進風面板
材 質 |
|
導管式 |
工
程
塑
料 |
BLD-120 |
120 |
100 |
30 |
38 |
150×150 |
115 |
60 |
90 |
∕ |
100 |
200×200 |
工程
塑料 |
|
BLD-150 |
150 |
150 |
30 |
39 |
150×150 |
115 |
60 |
90 |
∕ |
100 |
200×200 |
|
BLD-180 |
180 |
160 |
30 |
40 |
195×195 |
165 |
105 |
90 |
∕ |
100 |
250×250 |
|
BLD-250 |
250 |
220 |
40 |
44 |
240×240 |
115 |
85 |
110 |
∕ |
100 |
290×290 |
工程塑料
或鋁合金 |
|
BLD-300 |
300 |
220 |
40 |
45 |
265×265 |
160 |
110 |
110 |
∕ |
100 |
320×320 |
|
BLD-400 |
400 |
250 |
40 |
46 |
310×310 |
190 |
115 |
155 |
∕ |
100 |
360×360 |
工程塑料 |
|
BLD-500 |
500 |
250 |
40 |
47 |
350×220 |
190 |
115 |
155 |
∕ |
150 |
360×360 |
|
優質
冷軋
板或
鍍鋅
板 |
BLD-300 |
300 |
60 |
30 |
42 |
350×220 |
240 |
155 |
56 |
30 |
150 |
400×270 |
鋁合金 |
|
BLD-420 |
420 |
80 |
30 |
42 |
350×220 |
240 |
155 |
56 |
30 |
150 |
400×270 |
|
BLD-550 |
550 |
80 |
35 |
42 |
350×220 |
240 |
155 |
56 |
30 |
150 |
400×270 |
|
BLD-700 |
700 |
100 |
40 |
42 |
360×360 |
232 |
115 |
56 |
30 |
150 |
400×400 |
|
BLD-900 |
900 |
110 |
45 |
48 |
397×397 |
243 |
130 |
56 |
30 |
150 |
440×440 |
|
BLD-1200 |
1200 |
115 |
50 |
52 |
397×397 |
243 |
130 |
56 |
30 |
150 |
440×440 |
|
直排式 |
工程塑料 |
BLD-550 |
550 |
50 |
40 |
47 |
270×270 |
125 |
∕ |
∕ |
∕ |
∕ |
320×320 |
工程塑料 |
|
BLD-1000 |
1000 |
60 |
55 |
49 |
350×350 |
120 |
∕ |
∕ |
∕ |
∕ |
400×400 |
|
| 注：導管式金屬殼體通風器可根據用戶要求制成變風器(高、中、低三檔)。
|
 |

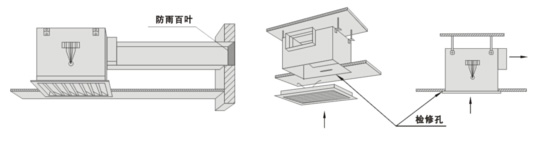

| 二、安裝示意圖 |
 |
|
|
